镀锌电缆桥架如何确保通风效果？

一、合理选择桥架类型

不同类型的电缆桥架在通风效果上存在差异，选择适合的镀锌电缆桥架类型是确保通风效果的基础。

梯式桥架

梯式桥架由横杆和侧板组成，结构简单，电缆之间的间隙较大，通风效果较好。适用于需要高通风性的场合，如高温环境或电缆密集的区域。

托盘式桥架

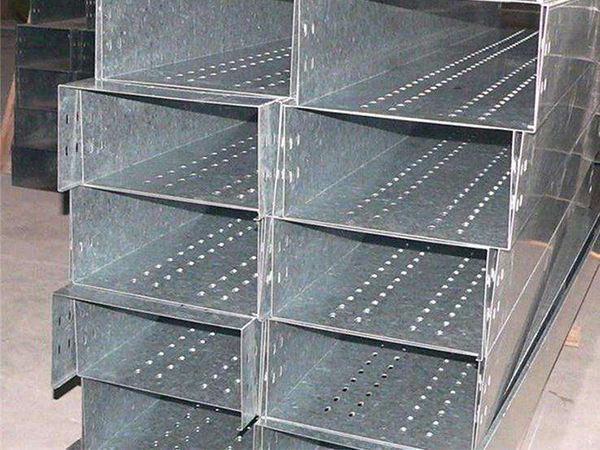

托盘式桥架底部为实心或带孔设计。选择带孔托盘可以增加空气流通，提升通风效果。适用于电缆数量较少且对通风要求较高的场景。

网格式桥架

网格式桥架采用开放式设计，通风效果最佳，同时还能有效防止灰尘和异物的堆积。适用于数据中心、工业厂房等对通风要求极高的场所。

二、优化桥架布局设计

合理的桥架布局设计是确保通风效果的关键。

保持适当间距

在安装桥架时，应确保镀锌电缆桥架之间以及桥架与墙壁、天花板之间留有足够的空间，通常建议间距不小于50mm。这样可以促进空气流通，避免热量积聚。

分层敷设

在电缆数量较多时，可以采用分层敷设的方式，将不同类型的电缆（如高压电缆、低压电缆、控制电缆）分别布置在不同层次的桥架上。镀锌电缆桥架分层设计可以减少电缆之间的热量干扰，改善通风效果。

避免过度密集

电缆敷设时应避免过度密集，通常建议电缆填充率不超过40%。镀锌电缆桥架过高的填充率会阻碍空气流通，导致散热不良。

三、增加通风孔设计

在桥架设计中增加通风孔是提高镀锌电缆桥架通风效果的有效方法。

底部通风孔

在桥架底部设计通风孔，可以促进空气从下往上流动，带走电缆产生的热量。镀锌电缆桥架通风孔的尺寸和数量应根据实际需求进行优化设计。

侧板通风孔

在桥架侧板上增加通风孔，可以进一步增强空气流通效果。镀锌电缆桥架通风孔的分布应均匀，避免局部热量积聚。

穿孔率控制

通风孔的穿孔率（即通风孔面积与桥架表面积的比例）应根据电缆的发热量和环境温度进行合理设计。通常建议穿孔率在20%-40%之间，既能保证通风效果，又不影响桥架的机械强度。

四、使用辅助通风设备

在特殊情况下，仅依靠镀锌电缆桥架的自然通风可能无法满足需求，此时可以借助辅助通风设备。

风扇

在桥架附近安装风扇，可以强制空气流动，提高通风效果。风扇的安装位置和数量应根据镀锌电缆桥架布局和电缆发热量进行优化。

通风管道

在高温或密闭环境中，可以设计通风管道与镀锌电缆桥架连接，将热空气及时排出，同时引入冷空气。

温度监控系统

安装温度传感器，实时监测镀锌电缆桥架内电缆的温度变化。当温度过高时，自动启动通风设备，确保电缆的散热效果。

五、考虑环境因素

环境因素对镀锌电缆桥架的通风效果有重要影响，设计时应充分考虑。

避免阳光直射

在户外安装桥架时，应尽量避免阳光直射，或者使用遮阳措施，以减少外部热源对镀锌电缆桥架温度的影响。

控制湿度

在高湿度环境中，应采取措施防止镀锌电缆桥架内部结露，避免影响电缆的绝缘性能和通风效果。

清理维护

定期清理桥架内的灰尘、杂物，确保通风孔畅通无阻。同时检查桥架是否有变形或损坏，及时修复，保证通风效果。

六、选用优质镀锌材料

材质和质量也会影响通风效果。

耐腐蚀性

优质的镀锌层可以有效防止桥架生锈，延长镀锌电缆桥架使用寿命，同时避免因锈蚀导致的通风孔堵塞。

机械强度

桥架应具有足够的机械强度，能够承受电缆的重量和外力冲击，同时保持镀锌电缆桥架良好的通风结构。

表面处理

桥架表面应光滑平整，减少空气流动的阻力，提高镀锌电缆桥架通风效率。
